Сферическая анкерная пластина
D15-75
количество:
тарелка
анкерная пластина1
Сферическая анкерная пластина используется со сферической шестигранной или куполообразной гайкой для фиксации системы крепления резьбовой планки.
тарелка
анкерная пластина1

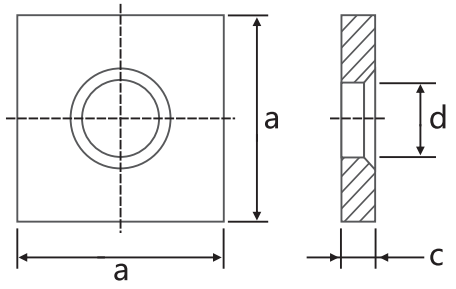

Размеры и материалы
| Диаметр/мм | а/мм | с/мм | д/мм | Вес/кг |
| 15 | 100 | 10 | 20 | 0,75 |
| 15 | 120 | 10 | 20 | 1 |
| 20 | 100 | 10 | 24 | 0,7 |
| 25 | 120 | 20 | 32 | 2.0 |
| 25 | 120 | 25 | 32 | 2.6 |
| 25 | 150 | 35 | 32 | 5,9 |
| 32 | 140 | 20 | 43 | 2,9 |
| 32 | 140 | 25 | 43 | 3,5 |
| 32 | 180 | 40 | 43 | 5,9 |
| 36 | 200 | 45 | 45 | 13.4 |
| 40 | 220 | 50 | 50 | 18 |
| 50 | 240 | 55 | 60 | 33,6 |
| 63,5 | 325 | 70 | 78 | 55,4 |
| 75 | 370 | 80 | 88 | 82,15 |
тарелка
Материал анкерной пластины: Q235-A36, Q355, Q460, Q550 и т. д.
Размер анкерной пластины: Доступен в широком диапазоне толщин и размеров.
Поверхность анкерной пластины: черная, электрогальванизация,Горячеоцинкованный, с эпоксидным покрытием.
Применение анкерной пластины: подходит для стержня PT/натяжного стержня для грунтовых гвоздей, каменных болтов, опалубки, наземных анкеров, мостов, шоссе, железной дороги и т. д.
